電動閥門執行器限位的調整
[ 2019-07-15 ]
電動閥門執行器（http://m.olbhp.cn/zhixingqi/）與調節閥連接后必須設定執行器以滿足閥門控制的要求。根據閥門類型調整執行器的限位開關是決定“行程”或“關斷力/行程”，其限位開關的調整如圖所示，圖中左為下限，右為上限。
電動閥門執行器與調節閥連接后必須設定執行器以滿足閥門控制的要求。根據閥門類型調整執行器的限位開關是決定“行程”或“關斷力/行程”，其限位開關的調整如圖11所示，圖中左為下限，右為上限。

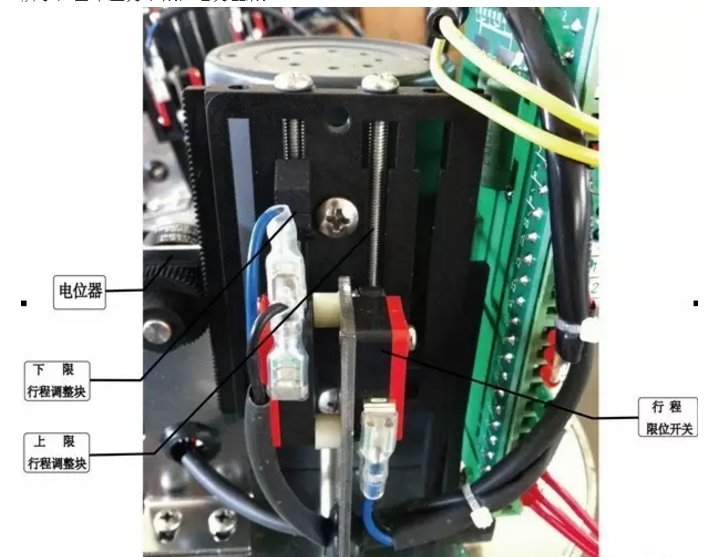

圖11 齒條板上的凸塊與限位開關
調整的原則：
對于直通閥，首先根據“關斷力/行程”設置關的位置，然后根據閥門的額定行程設置開的位置。
對于三通閥，根據“關斷力/行程”設置二個終端位置，然后根據“關斷力/行程”決定執行器限位開關。
電動執行機構手輪操作，使閥芯接觸閥座，當閥桿開始軸向動作時，閥桿受力為蝶形彈簧的反作用力。
繼續手操同方向使閥桿向下位移，蝶形彈簧被壓縮到圖7所示對應執行機構的數值時，保證所需的關斷力，防止泄漏。
執行機構與調節閥門安裝連接組合后的產品調試必須作到三位同步：調節閥位置、行程開關位置、對應信號位置。
電動閥門執行器具體調試步驟：
（1）當執行器與閥門連接組合好后，通過菜單操作將執行機構的作用方式設置為“反作用”（默認方式為“反作用”），返回主菜單；用手動（或控制器的手/自動操作鍵方式）將閥門開啟（將閥芯向上至全開位置），調整齒條板上的凸塊直到聽見上限位開關“咔噠”聲。
（2）用手動（或者控制器的手/自動操作鍵方式）將閥門關閉（將閥芯向下至全關位置），調整齒條板上的凸塊直到聽見下限位開關“咔噠”聲。同時通過菜單切換到“整定”，再將電位器旋轉使LCD顯示器“當前位置”顯示為0.1%~5.0%之間任意數值后，將電位器齒輪與齒條板齒合上即可。
本文標題：電動閥門執行器限位的調整
本文地址：http://m.olbhp.cn/tech-zxq/2331.html
上一篇：電動執行器超負荷的原因和解決方法 / 下一篇：閥門電動執行器手動操作說明
