閘閥\Z61Y-25 DN100產品詳細技術參數說明書

[ 2025-04-10 ]

‌Z61Y-25 DN100閘閥是一種焊接式鍛鋼閘閥，適用于石油、化工、水力、火力電站等各種系統的管路上，用于切斷或接通管路介質‌‌。該閥門的具體參數和特性如下：

適用范圍和工作環境

‌適用介質‌：水、油品、蒸汽等‌。
‌工作溫度‌：≤600℃‌。
‌公稱壓力‌：1.6MPa~42.0MPa（或150LB-2500LB）‌。

結構特點和材料

‌結構形式‌：全徑或縮徑，明桿支架式，自定心壓板壓套式‌。
‌連接方式‌：焊接、法蘭、內螺紋、承插焊‌。
‌閥體材料‌：鍛鋼、鍛不銹鋼、A105、A182、F22、F304等‌。
‌密封面材料‌：不銹鋼和硬質合金，密封可靠，耐磨、耐高溫、耐腐蝕‌。

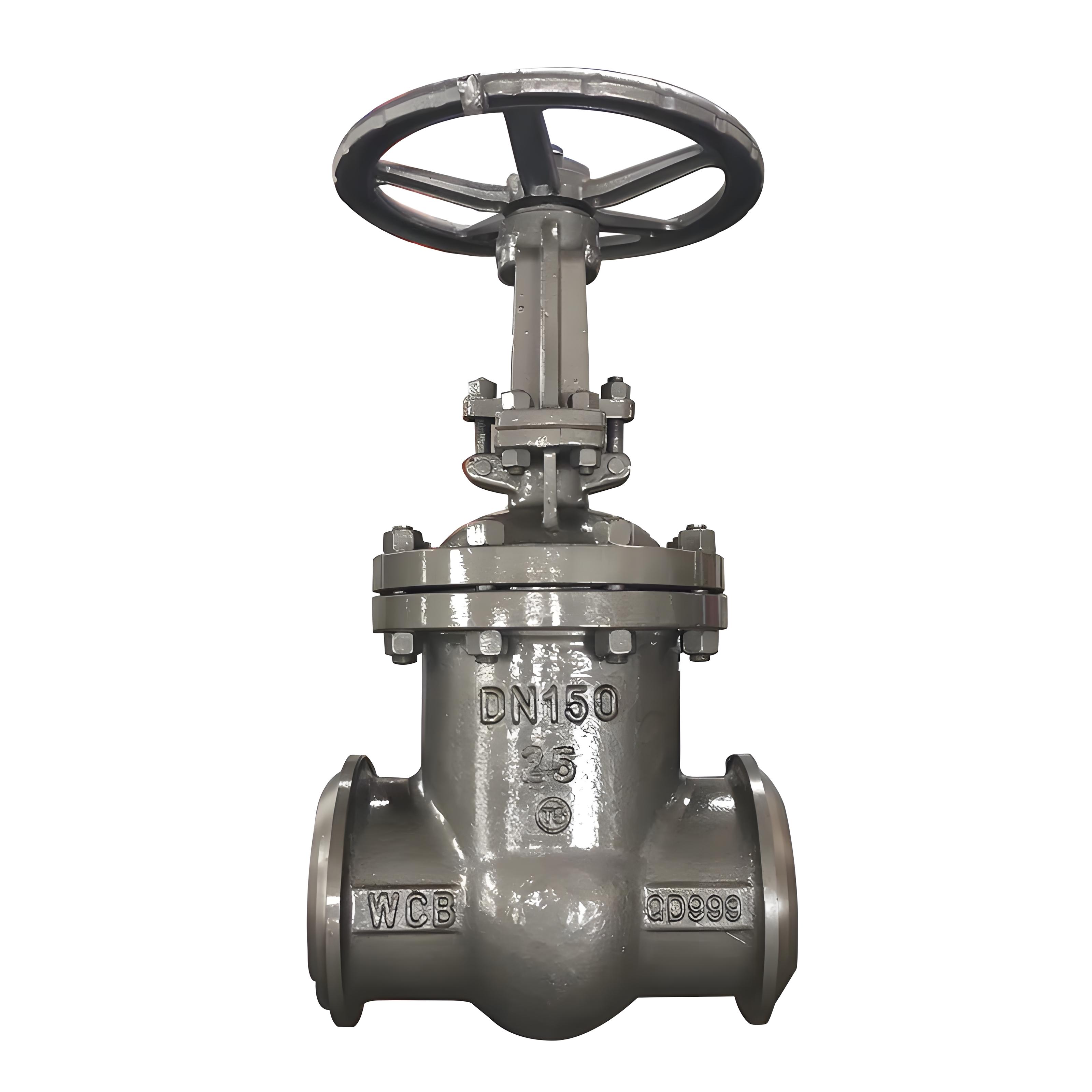

閘閥廠家

操作方式和應用場景

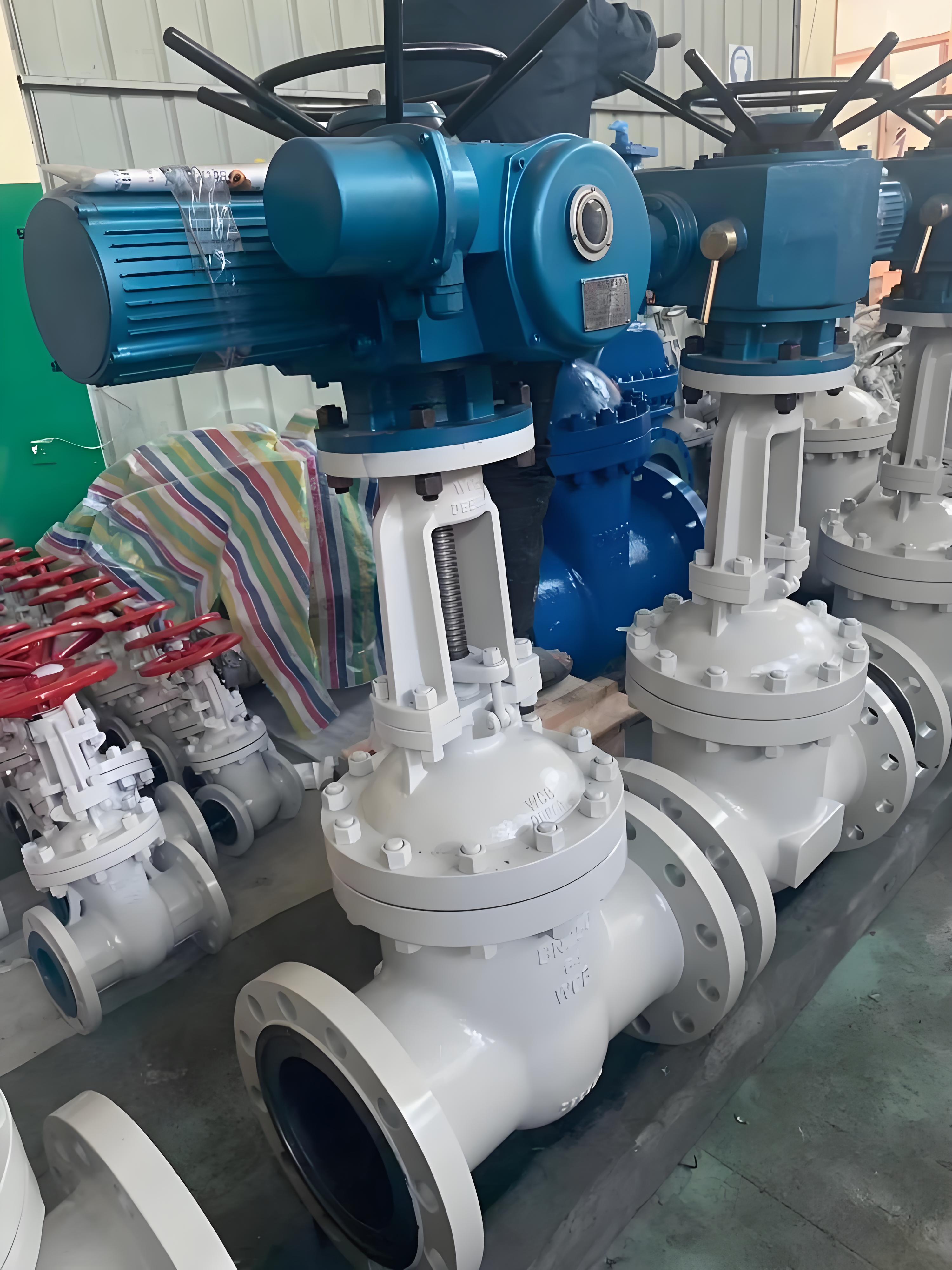

‌操作方式‌：手動、齒輪傳動、電動、氣動等‌。
‌應用場景‌：廣泛應用于石油、化工、水力、火力電站等各種系統的管路上，適用于切斷或接通管路介質‌。

Z61Y鍛鋼承插焊閘閥產品材料：

序號	零件名稱	CStoASTM	AStoASTM	SStoASTM
序號	零件名稱	A105	F22	F304（L）	F316（L）
1	閥體	A105	A182F22	A182F304（L）	A182F316（L）
2	閥座	A276420	A276304	A276304（L）	A276316（L）
3	閘板	A182F430&410	A182F304	A182F304（L）	A182F316（L）
4	閥桿	A182F6	A182F304	A182F304（L）	A182F316（L）
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A276f304	A276F304（L）	A276F316（L）
7	螺栓	A193B7	A193B16	A193B8	A193B8M
8	銷釘	A276420		A276 304
9	填料壓套	A276410		A182F304（L）	A182F316（L）
10	活節螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料壓板	A105	A182F11	A182F304（L）	A182F316（L）
12	螺母	A1942H	A1944	A1948	A1948M
13	閥桿螺母	A276420
14	鎖緊螺母	A1942H	A1944	A1948	A1948M
15	銘牌	SS
16	手輪	A197
17	墊片	A473431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		―29℃～425℃	―29℃～550℃	―29℃～200℃

備注：客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼;

Z61Y鍛鋼承插焊閘閥連接尺寸：

NPS	縮徑	3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
NPS	全徑		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	79	92	111	120	120	140	178
H（開）		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.0	2.1	2.3	4.3	5.9	6.9	11.1	15.2
重量	焊接式	1.7	1.8	2.0	3.8	5.1	6.1	10.2	14.2
