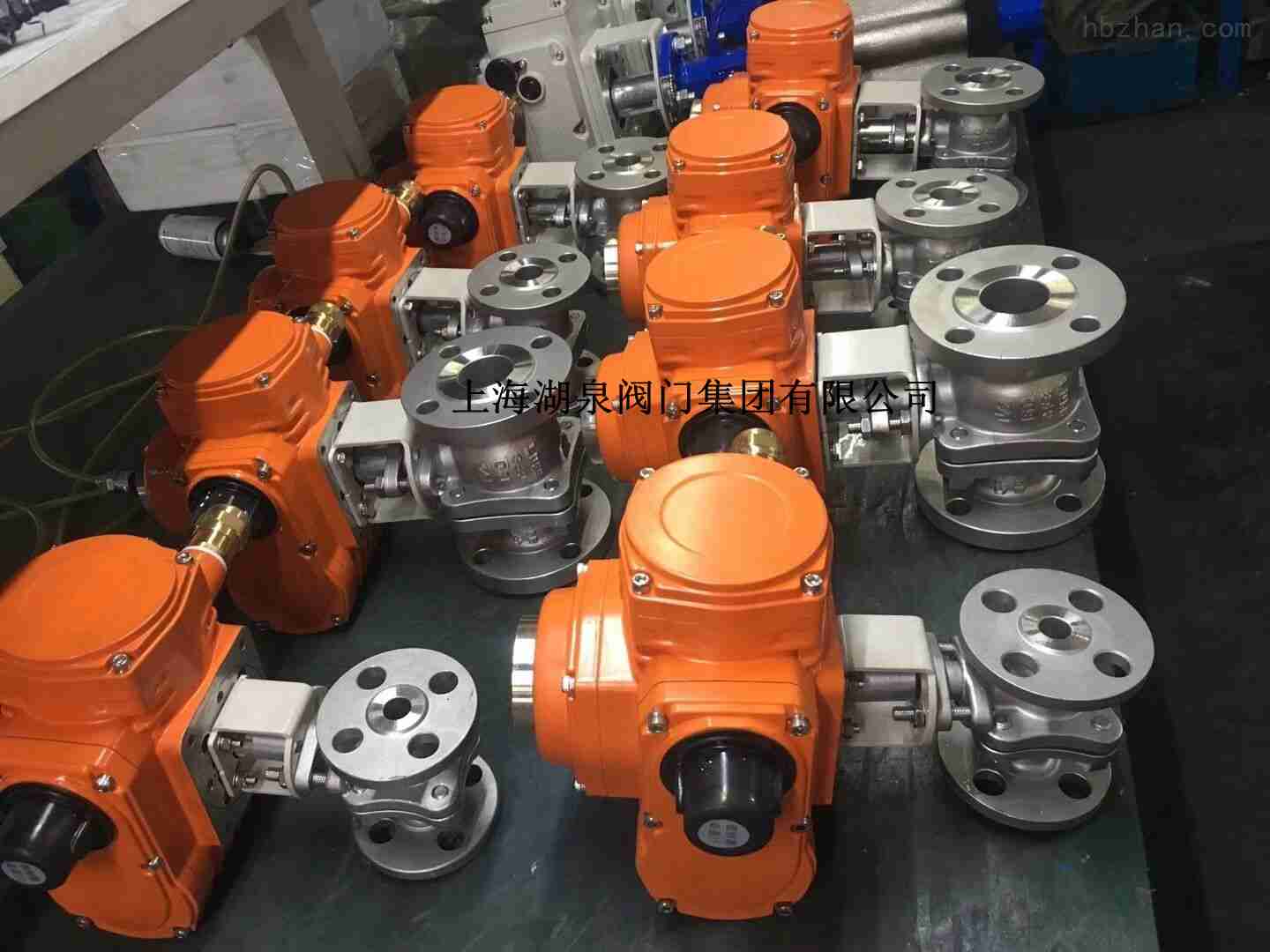

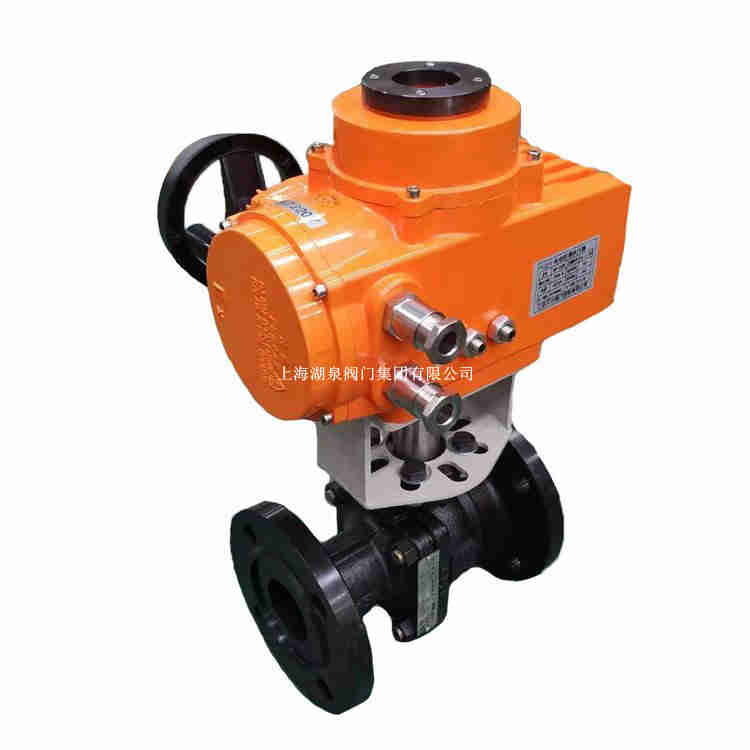

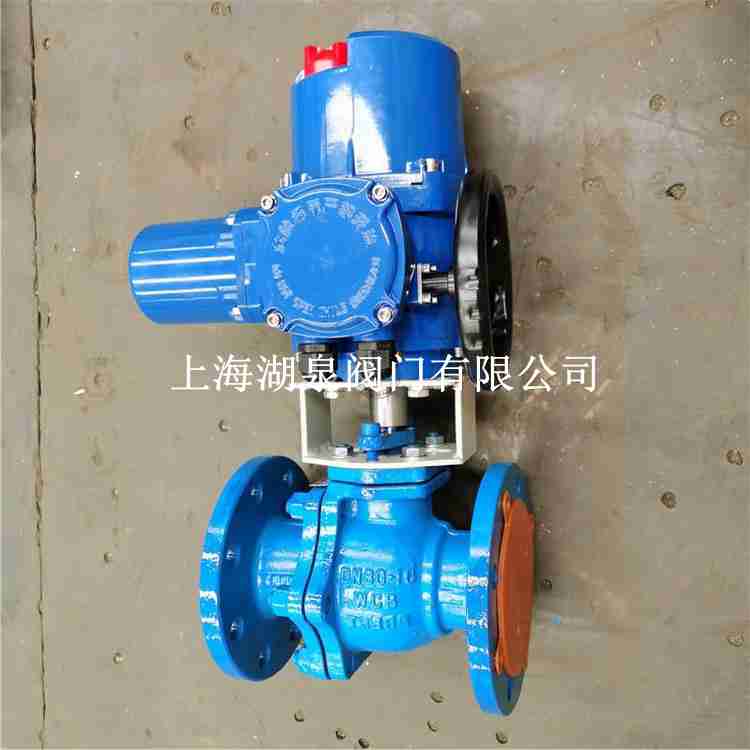

上海湖泉閥門集團有限公司Q941F-16C電動球閥 簡介:Q941F-16C電動球閥由電動執行器和鑄鋼法蘭球閥組成,閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過。產品通常用于密封要求嚴格的場合,..電動球閥說明書下載供應產品, 電動球閥說明書下載 Q941F系列電動球閥密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。電動球閥型號:鑄鋼型號編制:Q941F-16C Q941F-25C Q941F-40C、304不銹鋼型號編制:Q941F-16P Q941F-25P Q941F-40P、 316不銹鋼型號編制:Q941F-16R Q941F-25R Q941F-40R、襯氟型號編制:..電動球閥,高品質供應商,廣泛應用于閥門,廣泛應用于自來水管道,污水處理,煤氣暖通,消防工程領域,天然氣(煤氣)管網,樓宇暖通。

湖泉Q941F電動法蘭球閥概述 電動球閥具有以下特點:適用于切斷、調節的場合。電動法蘭球閥可實現對石油、化工、造紙、冶金、污水處理等運輸管道內介質的切斷和流通。密封性能優良、流通能... 電動球閥不僅在石油、煤氣、化工、水處置等一般產業上得到普遍運用,而且還利用于熱電站的冷卻水體系。常用的電動球閥有對夾式電動球閥和法蘭式電動球閥兩種。普通型電動F密封球閥概述: 普通型F密封電動球閥密封性好,閥門使用壽命長,閥座密封性能好,采用聚四氟乙烯等材料支撐的密封圈,結構易于密封,而且球閥的閥封能力隨著介質壓力的增大而...電動球閥 鑄鋼法蘭球閥 智能電動調節開關防爆球閥簡介: 球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業,在國民經濟中占有舉...

電動球閥 鑄鋼法蘭球閥 智能電動調節開關防爆球閥簡介: 球閥被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業,在國民經濟中占有舉... Q941F-16P電動球閥是由電動機通過減速器,將多圈回轉運動轉變為部分回轉運動(90°±5%)。具有啟閉平穩,輸出扭矩大;大大減輕操作人員的勞動強度,特別適應于高壓、大口...由有角行程防爆電動執行器及球閥球體組成,執行器采用一體化設計。輸入220V電源即可直接進行開關量調節,亦可內置伺服模塊,輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控...

公稱通徑DN（mm）	DN15～DN400
公稱壓力	1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K
適用介質	水、介質等
介質溫度	-40～+180℃-40～+350℃
泄漏量	0符合ANSIB16.1045級標準
球體轉角	90°
閥體材制質	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
閥座材料	聚四氟乙烯（常溫）、特制PPL（高溫）
防爆級組	dⅡBT4（d2c4）（可供普通型、防爆型二種規格）
固有可調比R	100:1

電動球閥流量特性Kv值:

公稱通徑 （DN）	不同開度角下的Kv值
	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	15300

電動球閥選配電動執行器注意說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
