對夾式蝶閥與法蘭式蝶閥的區別是什么，哪個比較好

[ 2024-06-19 ]

安裝方式區別：法蘭蝶閥一般采用法蘭連接，通過在管道上單獨設置法蘭連接的方式安裝；而對夾蝶閥則是通過對接夾緊在管道上的對夾法蘭的方式安裝。連接方式區別：法蘭蝶閥是通過螺栓將兩個法蘭連接在一起，并在法蘭之間使用密封墊膠圈密封；而對夾蝶閥則是通過對夾法蘭的卡緊力，將對夾法蘭夾緊在管道上，再通過密封圈實現密封。

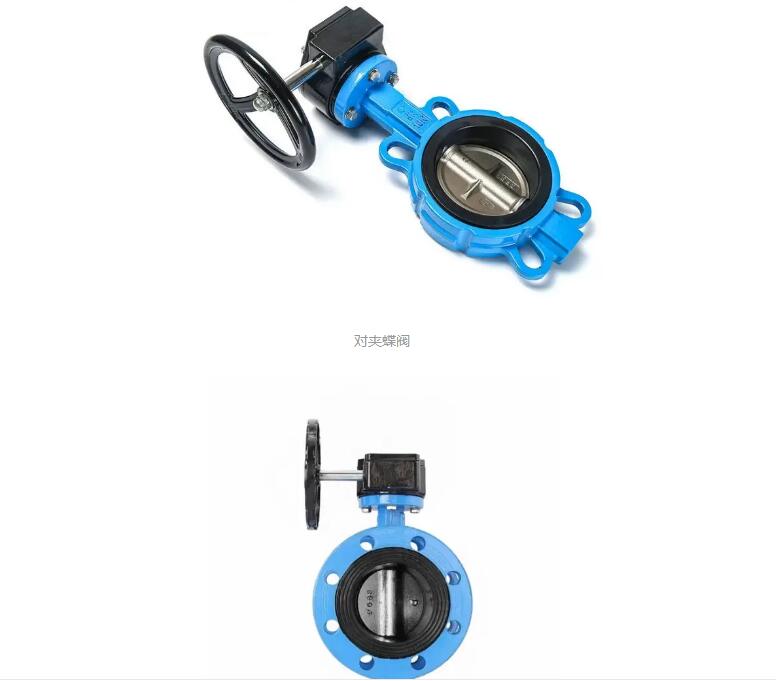

對夾式蝶閥與法蘭式蝶閥的區別是什么

1、法蘭式蝶閥多了兩片法蘭，對夾式少了兩片法蘭，當然價格也便宜一些，價格大概為法蘭蝶閥的2/3。

2、法蘭蝶閥比對夾式蝶閥的連接更可靠。對夾式蝶閥安裝時不如法蘭蝶閥方便，因?yàn)樾枰硗馀浞ㄌm片，裝不好還容易漏。

對夾蝶閥是屬于對夾式的，用于小口徑閥門的，法蘭蝶閥是法蘭式的，用于大口徑閥門，它們的鏈接方式不一樣，都是用來截流跟調節使用的。對夾式的閥門門螺栓長度較長,對施工精度要求較高,如果兩面的法蘭不對中,螺栓會受到較大的剪切力,閥門容易泄漏。對夾式的閥門螺栓一般比較長 ,在高溫的工況下,螺栓膨脹后有可能會導致泄露,所以高溫工況下不適宜用于大管徑。而且對夾式蝶閥-般不能用于管線的末端和下游需要拆卸的場合,因?yàn)楫?dāng)下游的法蘭拆卸下來的時候,對夾式的閥門會掉下來,這種情況就必須要在另外做短節以便拆卸,而法蘭式蝶閥不存在上面的問題,但是成本會比較高。

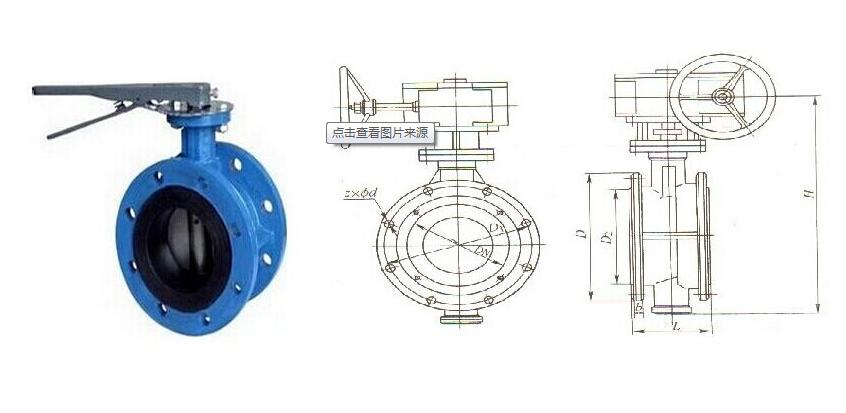

法蘭蝶閥

對夾式蝶閥閥體兩端沒有法蘭,只有幾個導向螺栓孔，閥門用一組螺栓螺母與端的法蘭連接。相比之下，拆卸要方便些 ,閥造價較低,但缺點是一個密封面出問題 ,兩個密封面都得拆開。

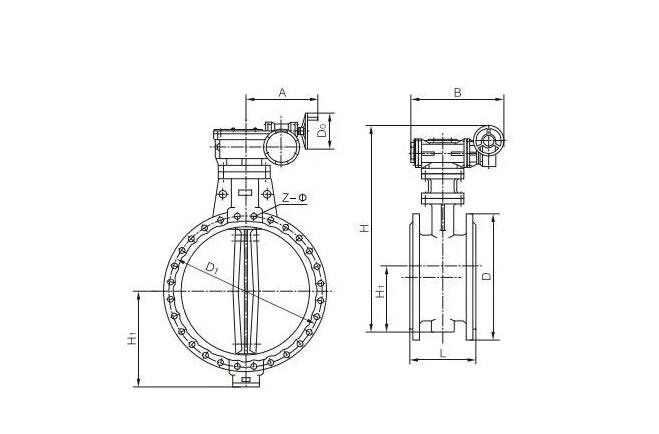

法蘭式蝶閥閥體兩端分別有法蘭，與管法蘭連接。密封相對更可靠一些,但閥造價比較高。

一、安裝方式區別：

法蘭蝶閥一般采用法蘭連接，通過在管道上單獨設置法蘭連接的方式安裝；而對夾蝶閥則是通過對接夾緊在管道上的對夾法蘭的方式安裝。

二、連接方式區別：

法蘭蝶閥是通過螺栓將兩個法蘭連接在一起，并在法蘭之間使用密封墊膠圈密封；而對夾蝶閥則是通過對夾法蘭的卡緊力，將對夾法蘭夾緊在管道上，再通過密封圈實現密封。

三、結構長度區別：

在結構長度上，法蘭蝶閥一般比對夾蝶閥長度更長，因?yàn)榉ㄌm連接需要額外的管道長度來安裝法蘭；而對夾蝶閥則相對更短。

四、重量區別：

由于法蘭蝶閥使用法蘭連接，在連接點需要使用更多的螺栓，因此相對來說比對夾蝶閥更重。

五、驅動方式區別：

法蘭蝶閥一般使用手動、電動或氣動驅動方式，而對夾蝶閥則一般使用手動或電動驅動，氣動驅動相對較少。

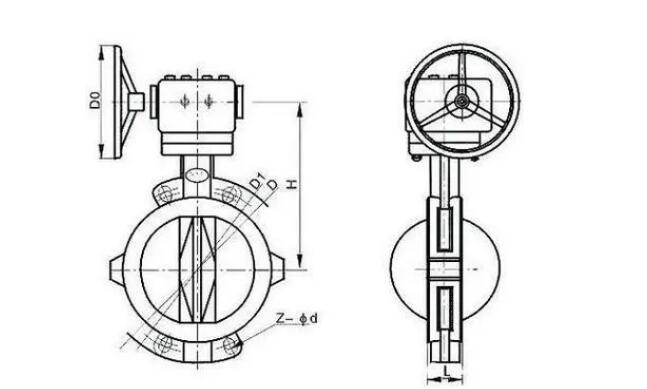

蝶閥廠家

1、價格方面，對夾式的便宜，價格大致為法蘭的 2/3。選進口的閥門時，盡可能用對夾式，價格便宜。重量輕。

2、對夾式的閥門螺栓長度較長，對施工精度要求較高，如果兩面的法蘭不對中，螺栓會受到較大的剪切力，閥門容易泄漏。對夾式的閥門螺栓一般比較長，在高溫的工況下，螺栓膨脹后有可能會導致泄露，所以高溫工況下不適宜用于大管徑。而且對夾式蝶閥一般不能用于管線的末端和下游需要拆卸的場合，因?yàn)楫?dāng)下游的法蘭拆卸下來的時候，對夾式的閥門會掉下來，這種情況就必須要在另外做短節以便拆卸，而法蘭式蝶閥不存在上面的問題，但是成本會比較高。

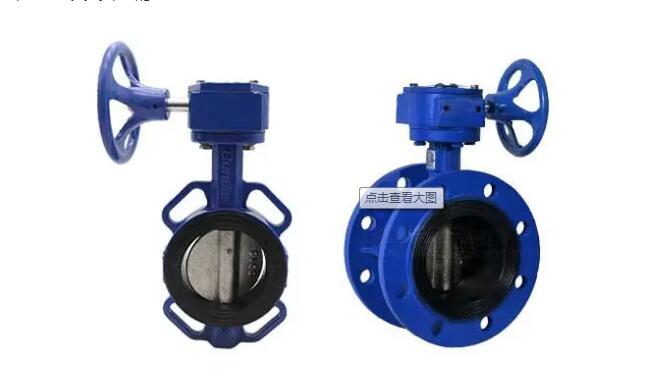

3、對夾式蝶閥閥體兩端沒有法蘭，只有幾個導向螺栓孔，閥門用一組螺栓 /螺母與端的法蘭連接。相比之下，拆卸要方便一些，閥門造價較低，但缺點是一個密封面出問題，兩個密封面都得拆開。法蘭式蝶閥閥體兩端分別有法蘭，與管法蘭連接。密封相對更可靠一些，但閥門造價比較高。
