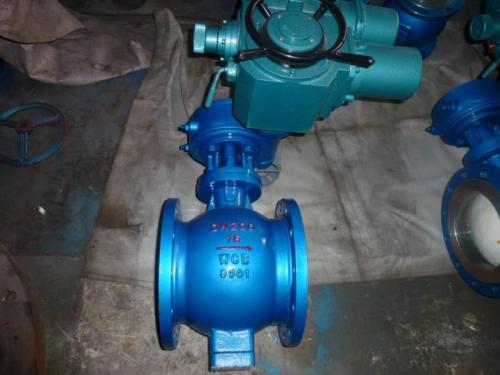

產品名稱：高溫硬密封電動球閥[ 2018-09-18 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、高溫硬密封電動球閥產品說明

上海湖泉閥門有限公司生產的高溫硬密封電動球閥由電動執行器與球閥組成,它用于兩位切斷、調節的場合。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

二、高溫硬密封電動球閥產品特點

1、采用輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所；
2、采用下裝式閥桿、設有倒密封結構，能確保填料處的可靠密封；
3、可加裝氣動執行器和電動執行器，實現集中控制和遠程控制。
4、球可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全；
5、球體和密封面采用氮化、堆焊、噴涂等方式進行處理后，可適用不同的工藝要求；
6、球閥閥座處采用板密封結構，能使用較高溫度和帶有顆粒性的介質；

三、高溫硬密封電動球閥執行標準

設計規范：API 6D API 608 BS 5351 GB/T12237
結構長度：ASME B16.10 GB/T 12221
法蘭連接：ASME B16.5 GB/T 9113
試驗與檢驗：GB/T 13927 API 598 API 6D

四、高溫硬密封電動球閥主要零部件材質

材料代號
WCB	304	316	304L	316L	321
ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
適用介質	水、油品、蒸汽	硝酸類	醋酸類	強氧化介質	尿素等腐蝕介質
項目	公稱壓力	殼體壓力試驗	密封測試	上密封測試	低壓密封測試
試驗介質		水 Mpa	水 Mpa	水 Mpa	氣 Mpa
時間	（S）	120	60	60	0.5~0.6
壓力測試	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75
