產品名稱：電動蝶閥d943h-25c dn400（硬密封三偏心）[ 2023-10-07 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹

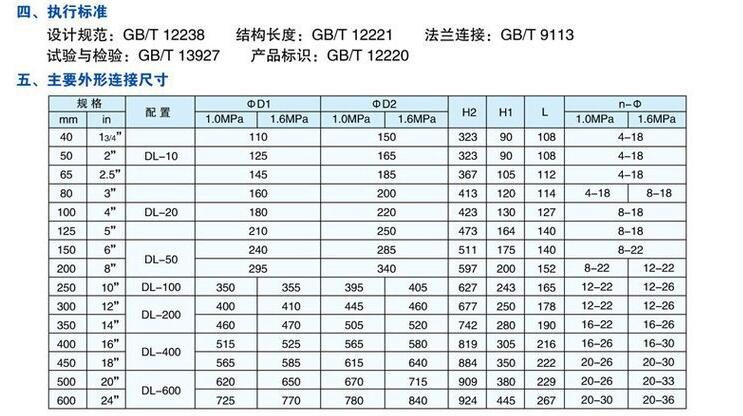

規格尺寸
結構圖片

一、電動蝶閥d943h-25c dn400（硬密封三偏心）介紹
上海湖泉閥門集團有限公司蝶閥電動三偏心蝶閥D943采用三偏心硬密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。密封圈不銹鋼制作,具有金屬硬密封和彈性密封的雙重...高溫高壓工況下,仍具有穩定的密封性能。它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能，食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用,具有補償管道熱脹冷縮的功能。采用三維偏心原理設計,彈性密封和硬軟多層密封兼容的加工新工藝,使蝶閥在運行工作時,減少其扭矩力,達到省力,節能之功能。

二、電動蝶閥d943h-25c dn400（硬密封三偏心）特點

1、閥體閥體形式直通鑄造閥公稱通徑 DN50～1200mm 公稱壓力 PN1.0、1.6、2.5MPa 法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準 連接形式法蘭式、對夾式閥蓋形式一體式壓蓋型式壓板壓緊式密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

2、閥內件閥芯形式 "蝶"型垂直板式流量特性近似等百分比閥芯材料鑄鋼、不銹鋼（CF8、CF8M、CF3、CF3M）

3、執行器執行器型號 CHR、3810R、DZW、HQ、PSQ電動執行機構 主要技術參數 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC 防護等級：相當IP65（或IP67）、隔爆標志：ExdⅡBT4、手操功能：手柄環境溫度：-25～+70℃、環境濕度：≤95%

三、電動蝶閥d943h-25c dn400（硬密封三偏心）技術參數

公稱通徑：DN50-DN1500

公稱壓力：1.0，1.6MPa，2.5mpa

閥板材質：鑄鋼、不銹鋼

閥板材質：鑄鋼襯氟、304襯氟、鑄鋼襯膠

密封閥座：PTFE，橡膠，金屬密封，本體

結構形式：中線型、三偏心

連接方式：對夾，法蘭式

電壓范圍：AC220V/110V/380V/24V 50/60HZ

溫度范圍：軟密封：≤150℃；硬密封：≤450℃

功能選項：開關型、調節型、防爆型、反饋型

控制形式：普通開關切斷型、智能調節式輸入輸出4-20MA

環境溫度：-30℃～+70℃

電源電壓：AC220V、AC380V（其他定制DC24等）50/60Hz
