產品名稱：截止閥J61Y-P54-140V DN20高溫高壓電站焊接[ 2024-09-12 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片

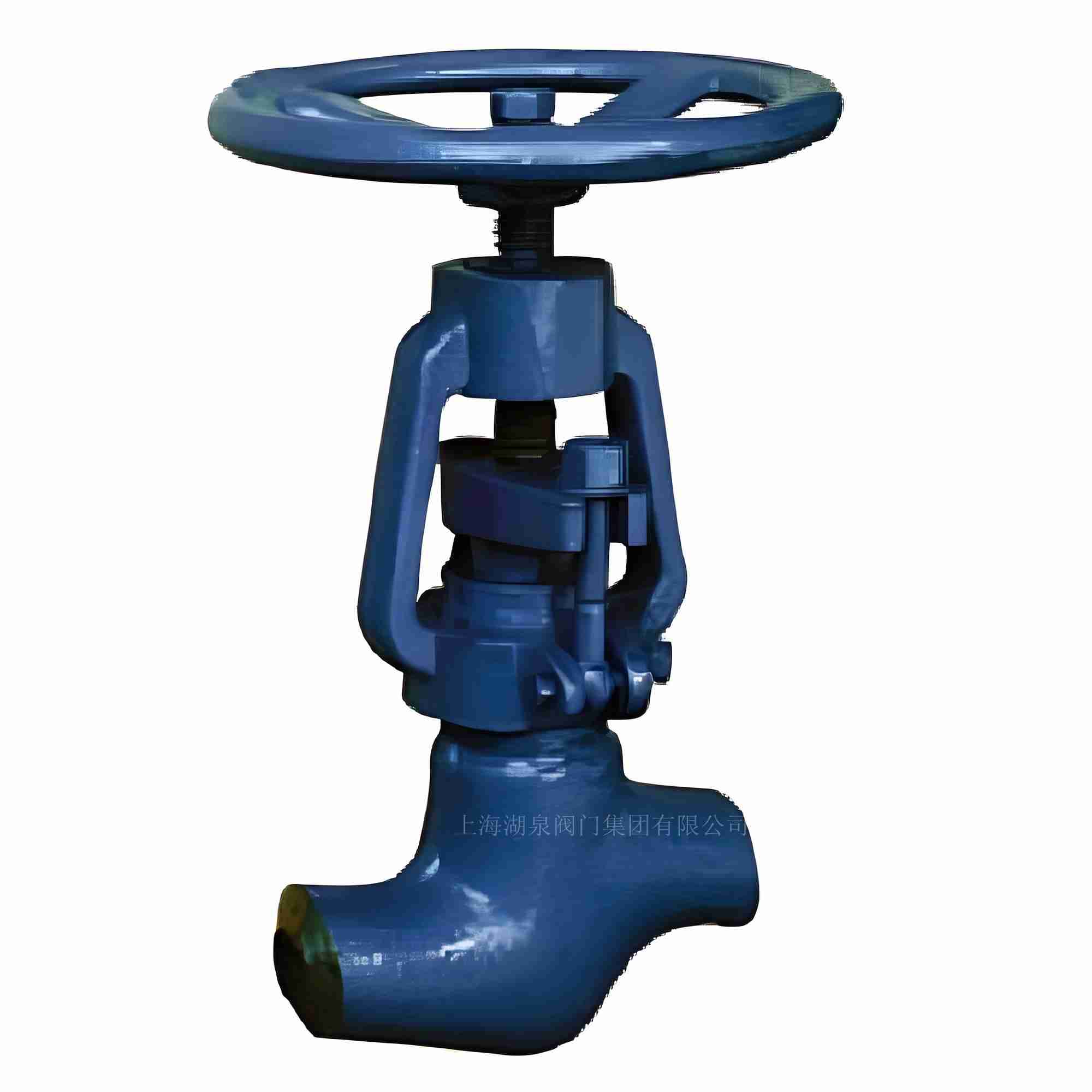

一、截止閥J61Y-P54-140V DN20高溫高壓電站焊接介紹
上海湖泉閥門集團有限公司截止閥J61Y-P54-140V是一種高溫高壓電站截止閥，具有多種優點和廣泛的應用范圍。截止閥J61Y-P54-140V的設計和制造遵循國家標準GB12235，確保了其結構合理、密封可靠、性能優良且造形美觀。該閥門適用于高溫高壓的工況條件，公稱壓力范圍為PN20～32MPa，工作溫度可達570℃。它適用于石油、化工、水力、火力電站等各種系統的管路中，用于切斷或接通管路介質，適用介質包括水、油品、蒸汽等。J61Y-P54-140V截止閥的操作方式多樣，包括手動、齒輪傳動、電動等，滿足了不同用戶的需求。
二、截止閥J61Y-P54-140V DN20選用原則
1、高溫、高壓介質的管路或裝置上宜選用截止閥。
2、管路上對流阻要求不嚴的管路上。
3、小型閥門可選用針閥、儀表閥、取樣閥、壓力計閥等。
4、有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通經≤50mm 的管路上，宜選用。
5、合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160 公稱壓力16MPa 或PN320 公稱壓力32MPa 的高壓角式截止閥或高壓角式節流閥。三、截止閥J61Y-P54-140V DN20零部件材料
零件名稱
閥門
閥蓋
閥桿
閥瓣
密封面
填料
閥桿螺母
手輪
緊固件
J61H型
25
WCB
25
40Cr
鉻不銹鋼
鉻鉬鋁鋼氨化
鉻不銹鋼
鉻不銹鋼
柔性石墨
鋁青銅
可鍛鑄鐵
優質碳鋼 鉻鉬鋼
J61Y型
25
WCB
25
40Cr
鉻不銹鋼
鉻鉬鋁鋼氨化
25
硬質合金
優質碳鋼 鉻鉬鋼
J61Y-P54型
ZG20CrMoV
12Cr1Mo1V
12Cr1Mo1V
20Cr1Mo1VA
25Cr2Mo1VA
12Cr1Mo1V
硬質合金
鉻鉬鋼
J61Y-P55型
ZG15CrMoV
12Cr1Mo1V
12Cr1Mo1V
20Cr1Mo1VA
25Cr2Mo1VA
12Cr1Mo1V
硬質合金
鉻鉬鋼
J61Y-P57型
ZG15CrMoV
12Cr1Mo1V
12Cr1Mo1V
20Cr1Mo1VA
25Cr2Mo1VA
12Cr1Mo1V
硬質合金
鉻鉬鋼
主要尺寸DN（mm）
主要尺寸及連接尺寸（mm）
重量（kg）
L
D1
D2
D3
a
H
D0
61H/Y100、200、250、320 J61Y-P54/100V、P54140V、P54170V
10
120
12
25
-
40°
185
140
2.8
15
170
17
36
-
40°
247
200
7.5
20
170
22
42
-
40°
248
200
9
25
170
26
42
-
40°
248
240
9.5
